Modelagem de terrenos a partir das curvas de nível com o BlenderGis
arquivo dxf com curvas de nível
- Baixe o arquivos acima.
- Importe o arquivo DXF no Blender.

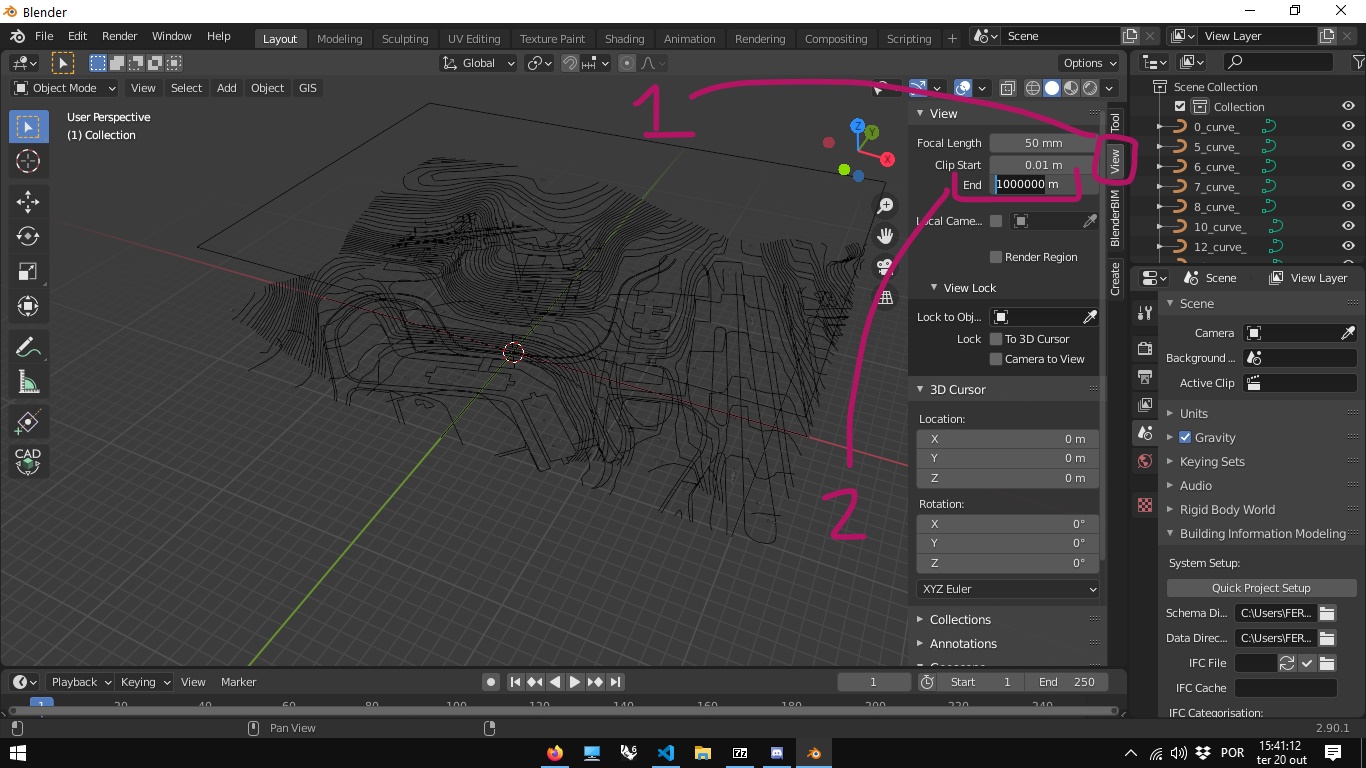

- Em modelos muito grades, é recomendado aumentar o valor da variável Menu N -> aba View -> Seção view -> end. foi utilizado o valor 1000000 (um milhão de metros ou 100 km) neste exemplo.
- Localize a(s) camada(s) onde estão as curvas de nível - As camadas(layers) de um arquivo dxf são importadas como objetos.
- No arquivo baixado, as camadas 5 e 6 contém respectivamente as curvas de 5 em 5 metros e as curvas intermediárias.

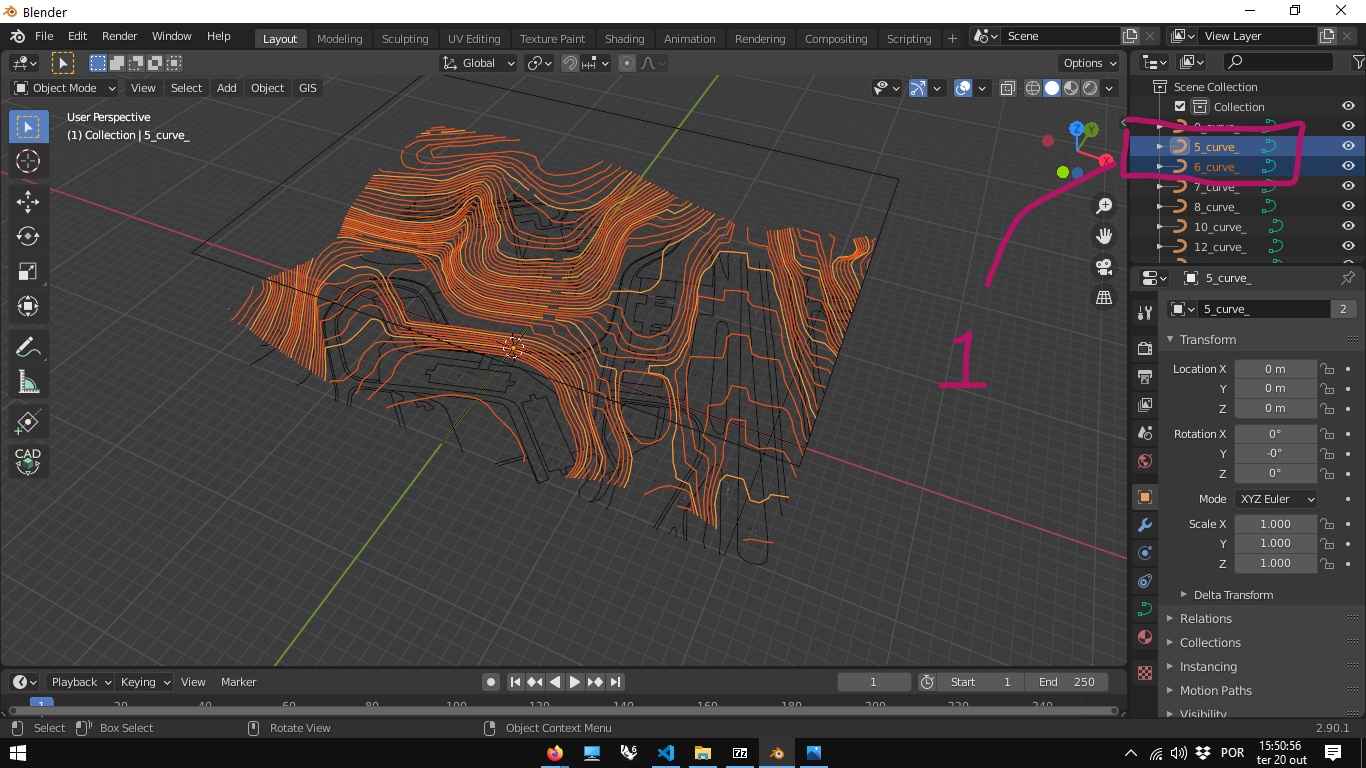

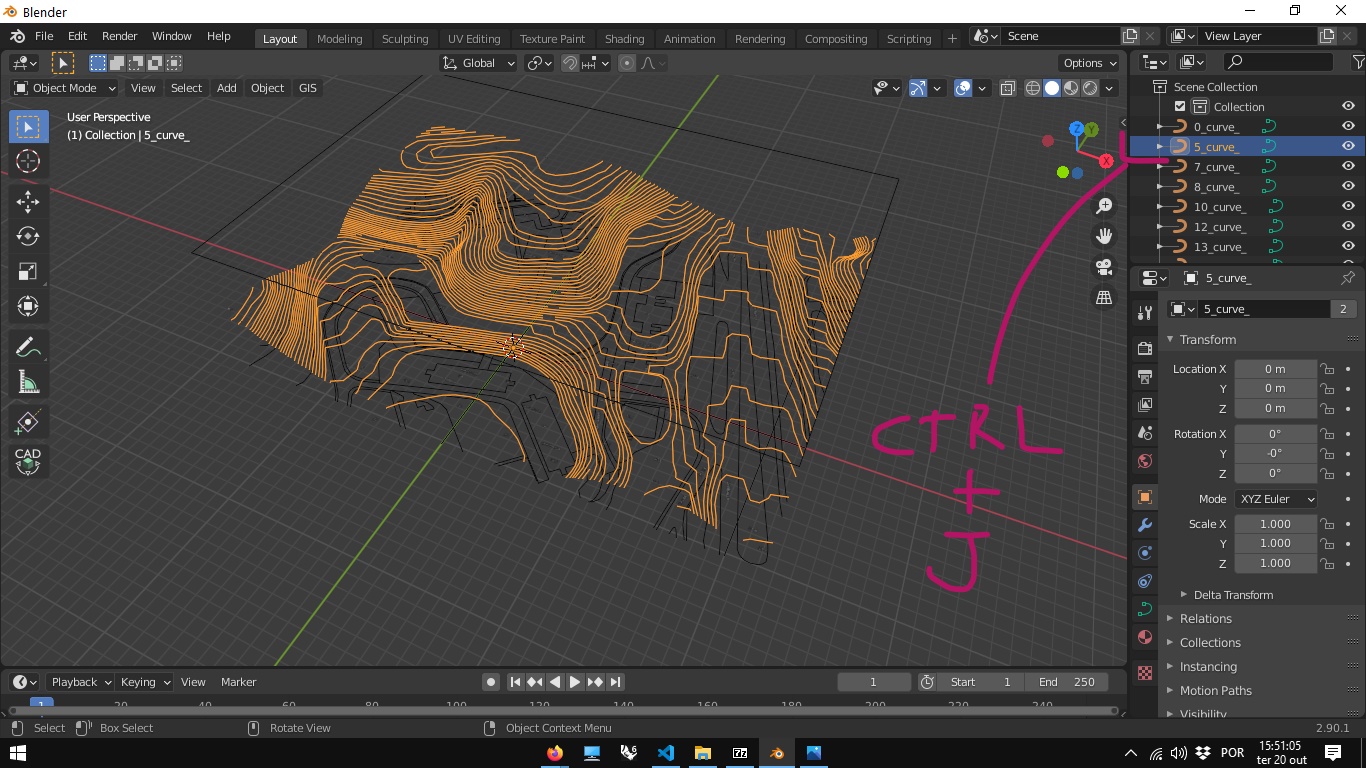

- Selecione os objetos 5_curves e 6_curves no Outliner e junte em um único obejto usando o atalho ctrl+j.

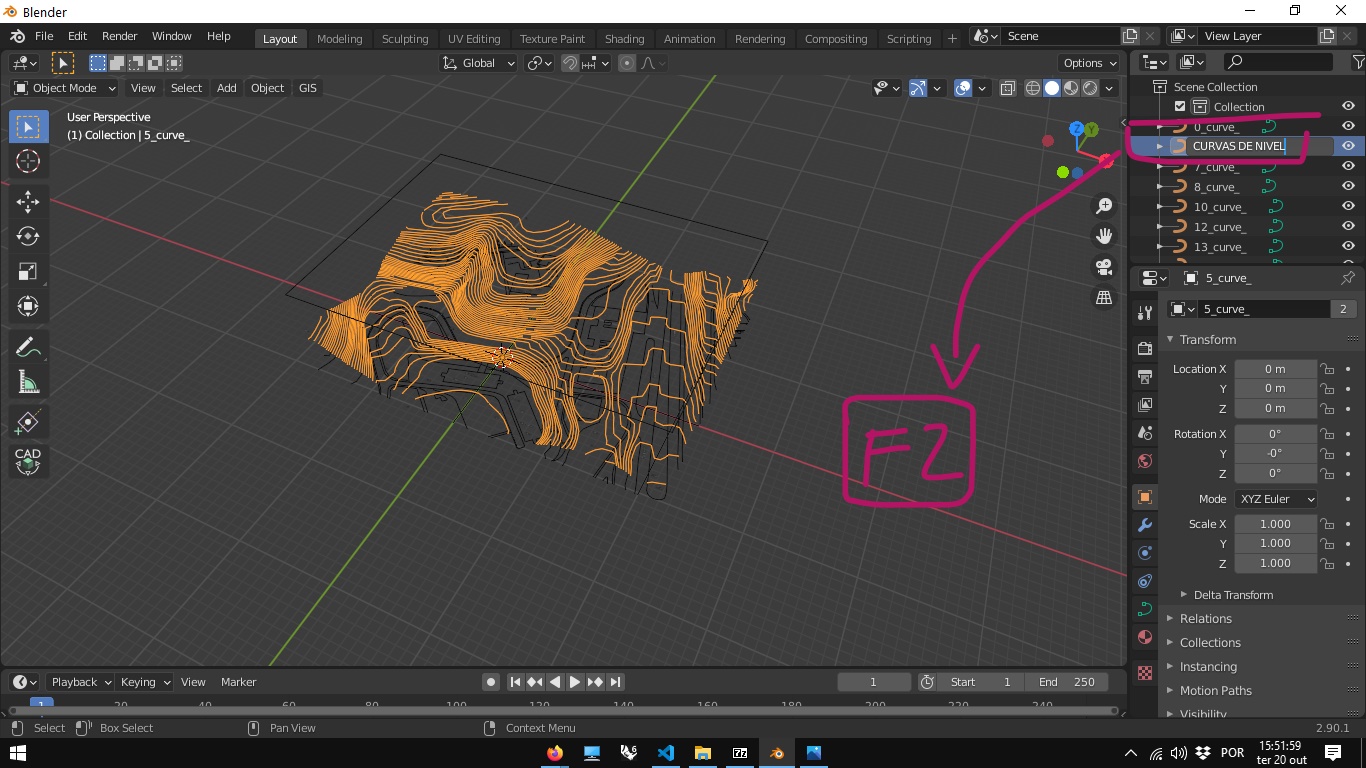

- Renomeie (tecla F2)a nova camada para CURVAS DE NIVEL.

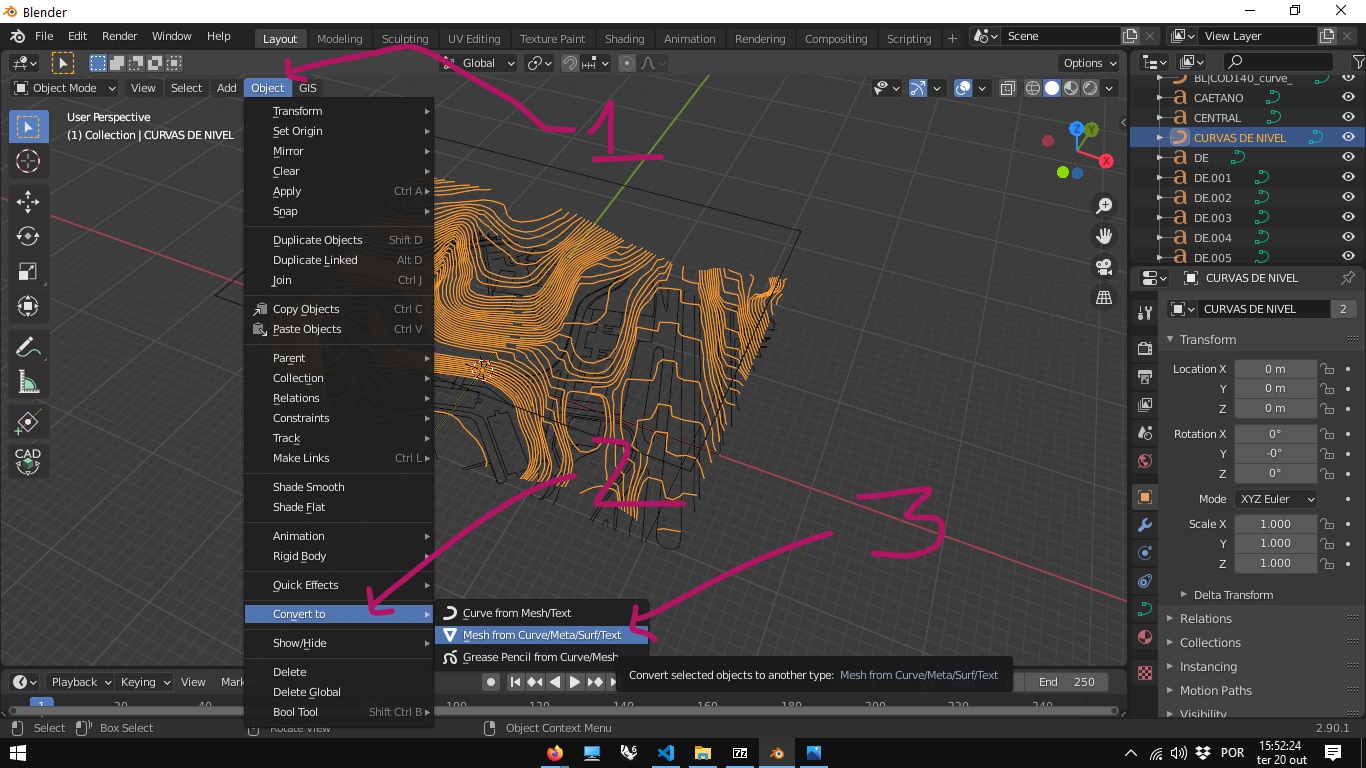

- converta as curvas em Mesh.
- No Menu do Plug-in BlenderGis, com a Mesh das curvas de nível selecionada, escolha a opção Gis -> Mesh -> Delanay.

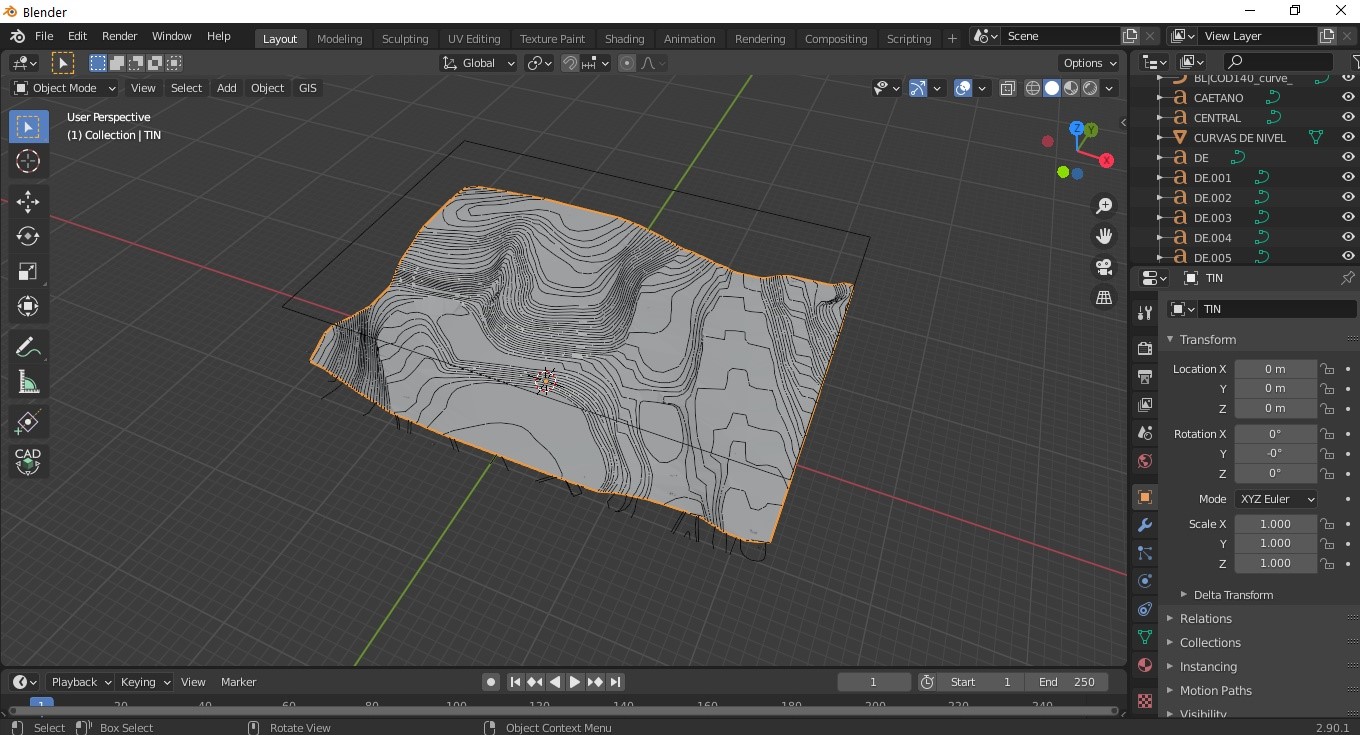

- Uma malha é gerada a partir das curvas

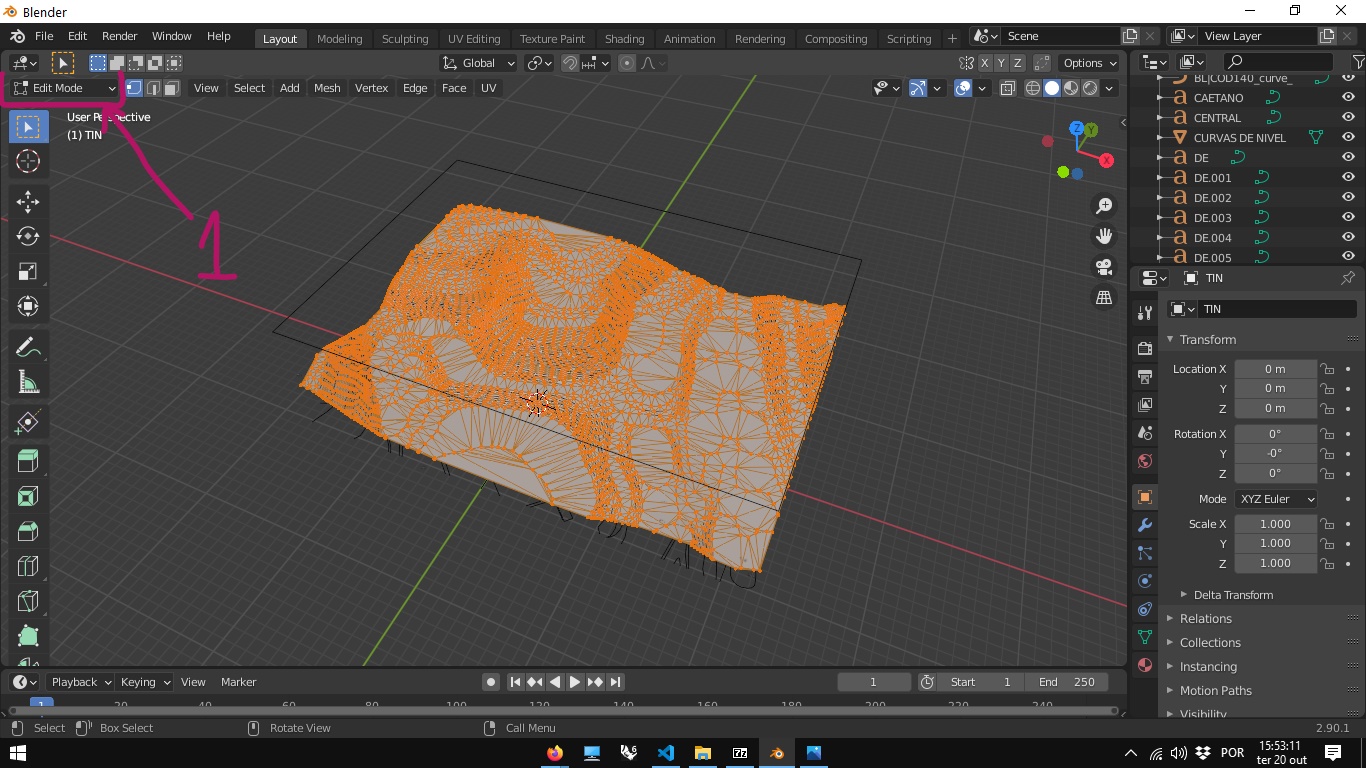

- Mudando para o Edit Mode pode-se ver a malha triangular gerada pelo comando.
