Guia de plotagem no model space - Autocad.
Caixa de diálogo de plotagem
A caixa de diálogo de plotagem pode ser acionada de várias maneiras:
- Ícone da impressora;
- linha de comando PLOT;
- ícone A no lado esquerdo superior da tela > opção print > opção plot;
- digitando Ctrl + P
A última me parece ser a mais prática e extremamente comum em diversos programas.
Abrindo a caixa de dialogo de plotagem existe um botão em forma de seta, clicando nele, opções especiais de plotagem são exibidas ou ocultadas

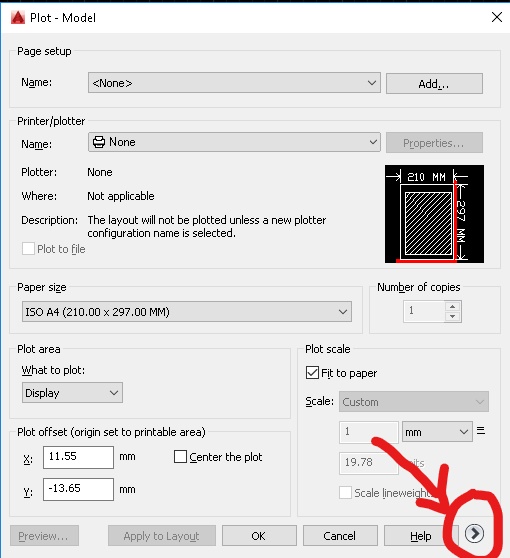

Caixa de diálogo simples

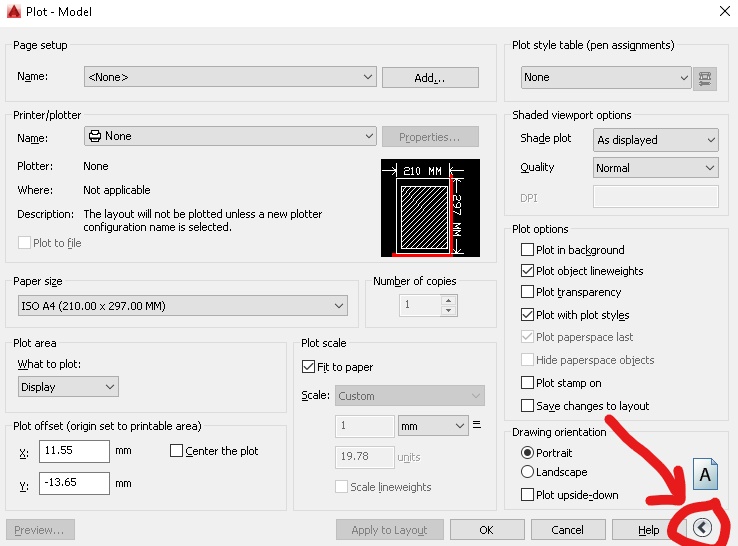

Caixa de diálogo Completa
ATENÇÃO - Use Sempre a caixa de diálogo completa na plotagem
Configurando a plotagem

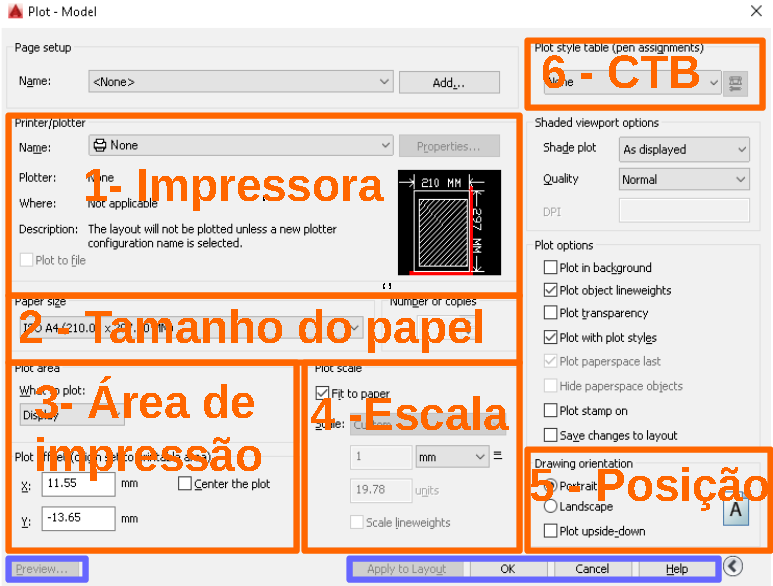

A imagem abaixo mostra os principais quadros da Caixa de diálogo de impressão.
Principais quadros da caixa de diálogo
Comece configurando a impressora no quadro Pritter/Plotter (1- Impressora). Para este guia iremos usar a impressora DWG to PDF.pc3

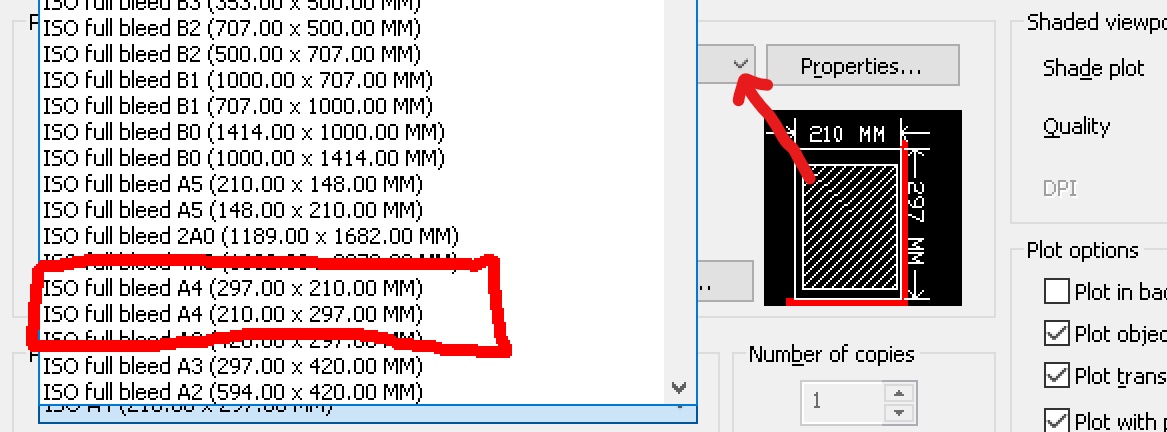

Em seguida selecione o tamanho de papel no Quadro Paper Size(2- Tamanho do Papel). Selecione os papeis do tipo ISO full bleed Ax (… x … MM)
Tamanho do papel
As medidas (a x b) do papel seguem a relação Largura x Altura. Mas essa relação pode ser alterada no quadro Drawing Orientation (5- Posição).
No quadro Plot area (3- Área de impressão /Acima) deve-se ajustar a região do Model Space a ser impressa no seletor what to plot. A opção mais comum é Window, que leva para o Model para que uma região retangular de impressão possa ser definida.
Selecionado opção window
Selecionado janela de impressão
No quadro Plot Offset (3- Área de impressão /Abaixo) é posível mover a origem da área de impressão. A configuração mais comum nesta caixa é marcar a opção Center the plot.
Quando o seletor what to plot já está ajustado na opção Window a reagião a ser plotada pode ser ajustada clicando no botão window ao lado do seletor.
É recomendável centralizar a plotagem, utilizando a caixa de seleção conforme a figura abaixo:
Configurando a escala
No quadro Plot scale (4- Escala) ajuste a escala de plotagem. As opções de unidades para o desenho são apenas milimetros (mm) e Poliegadas (Inches). Para plotar um desenho unde uma unidade de desenho corresponde a um metro, a maneira mais comum de configurar é:
- desmarcar a opção Fit to paper,
- ajustar as unidades de dsenenho para 1000 mm;
- ajustar o campo unit para a escala a ser plotada.
Configurando escala
Arquivos CTB
O arquivo CTB é a “Rainha de copas” da plotagem. O CTB pode configurar para que elementos de uma determinada cor sejam plotados em outra cor.
Selecionando e/ou criando arquivos CTB
No quadro Plot Style Table (6- CTB) é possível selecionar um arquivo de configuração de espessuras de linha e/ou criar um arquivo novo.
OBS: Existem dois formatos de arquivo utilizados para configuração de espessuras de linha, CTB e STB. Esse guia mostra as opções de configuração de plotagem utilizando arquivos CTB.
- Caso seu arquivo esteja configurado para arquivos STB, utilize o comando abaixo para ajustar seu arquivo para uso dos CTB.
CONVERTPSTYLES - Este comando alterna entre a utilização de arquivos STB e CTB na configuração das espessuras de linha nos arquivos.
Selecionando a opção de editar é possível aplicar diversos atributos para uma cor do tipo index Color
Configurando arquivo CTB
Os elementos serão plotados na cor escolhida no seletor Color do quadro Properties. A espessura de linhas será determinada pelo seletor Lineweight do mesmo quadro. Para Utilizar as penas configuradas no quadro de Layers, configure o seletor Lineweight para a opção use object lineweight.
Os ajustes do arquivo CTB prevalecem sobre as configurações de objeto e de Layer.
Para o Autocad ler o arquivo CTB ele precisa estar no diretório configurado. Para abrir a pasta do CTB:
- clique no Ícone A na parte supeior esqueda da tela;
- clique na opção seta ao lado da opção print
- clique na opção Manage Plot Styles
Abrindo pasta dos CTBs
Copie o arquivo CTB criado e salve na nuvem ou envie por e-mail. Para utilizar o CTB em outro computator, abra a pasta dos CTBs como indicado acima e copie o seu CTB no local.
